⚡ کابل قدرت چیست؟
کابل قدرت (Power Cable) به کابلی گفته می‌شود که برای انتقال برق با ولتاژ و آمپر بالا بین تجهیزات، شبکه‌های توزیع برق، موتورها، تابلوها و دستگاه‌های صنعتی استفاده می‌شود. این کابل‌ها برای تحمل جریان زیاد و ولتاژ بالا طراحی شده‌اند و از نظر ساختار، عایق‌بندی، زره و حفاظ بسیار قوی‌تر از کابل‌های معمولی هستند.

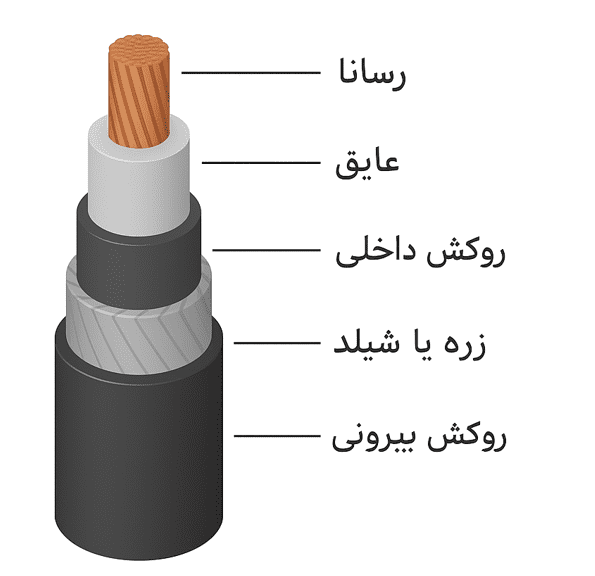

شماتیک ساختار کابل قدرت
🔧 ساختار کابل قدرت
یک کابل قدرت معمولاً از چند بخش اصلی تشکیل می‌شود:
1️⃣ رسانا (Conductor)
جایی که جریان برق عبور می‌کند. معمولاً از:
- مس (Cu) → رسانایی بالا، کیفیت بهتر
- آلومینیوم (Al) → وزن کمتر، قیمت پایین‌تر
شکل رسانا:
- مفتولی (ساده)
- افشان
- نیمه‌افشان
2️⃣ عایق (Insulation)
برای جلوگیری از نشت برق و تماس فازها با هم.
جنس‌های رایج:
- PVC
- XLPE (مقاومت حرارتی و الکتریکی بهتر)
- EPR
3️⃣ روکش داخلی (Inner Sheath)
برای یکپارچه نگه داشتن هادی‌ها و محافظت از عایق.
4️⃣ زره یا شیلد (Armour / Shield)
برای حفاظت مکانیکی یا جلوگیری از تداخل الکترومغناطیسی.
انواع:
- نوار فولادی (STA)
- سیم فولادی (SWA)
- آلومینیومی
5️⃣ روکش بیرونی (Outer Jacket)
آخرین لایه که کابل را در برابر:
- رطوبت
- ضربه
- مواد شیمیایی
- نور خورشید و UV
محافظت می‌کند.
🔌 انواع کابل قدرت از نظر ولتاژ
کابل‌های قدرت بر اساس سطح ولتاژ چند دسته‌اند:
⭐ 1. فشار ضعیف (LV)
۰٫۶ تا ۱ کیلوولت
برای ساختمان‌ها، تابلوها، موتورهای کوچک
⭐ 2. فشار متوسط (MV)
۱ تا ۳۳ کیلوولت
برای انتقال برق بین پست‌ها، کارخانه‌ها، شهرک‌ها
⭐ 3. فشار قوی (HV)
۳۳ تا ۲۳۰ کیلوولت
برای خطوط انتقال قدرت
⭐ 4. فوق فشار قوی (EHV)
بیش از ۲۳۰ کیلوولت
برای شبکه‌های اصلی انتقال سراسری
⚙️ کاربردهای کابل قدرت
کابل‌های قدرت در تقریباً تمام سیستم‌های برق استفاده می‌شوند:
- نیروگاه‌ها
- پست‌های برق
- کارخانه‌ها و صنایع سنگین
- موتورهای قدرت بالا
- تابلوهای برق
- توزیع شهری و روستایی
- تونل‌ها و شبکه‌های زیرزمینی
- ساختمان‌های بزرگ و تجاری
🔥 ویژگی‌های مهم یک کابل قدرت خوب
برای انتخاب کابل قدرت باید فاکتورهای مهم را در نظر گرفت:
- تحمل جریان نامی (Ampacity)
- ولتاژ نامی (kV)
- نوع عایق (PVC یا XLPE)
- سطح مقطع هادی (مثلاً 16، 25، 95، 240 و…)
- مقاومت حرارتی
- نوع مسیر نصب (زیرزمینی، هوایی، داخل کانال و…)
- میزان حفاظت مکانیکی (زره‌دار یا بدون زره)
- مقاومت در برابر شعله و آتش (LSZH)
📏 استانداردها
کابل‌های قدرت معمولاً بر اساس استانداردهای زیر تولید می‌شوند:
- IEC 60502
- VDE
- BS
- ISIRI (استاندارد ایران)
- IEEE
