🟦 کابل شبکه (Network Cable)
کابل شبکه وسیلهای است که برای انتقال داده بین دستگاههای شبکه مثل روتر، سوییچ، مودم، کامپیوتر، سرور و … مورد استفاده قرار میگیرد. این کابلها معمولاً بر پایه استاندارد Ethernet ساخته میشوند و از زوج سیمهای بههمتابیده تشکیل شدهاند تا نویز کمتر و پهنای باند بیشتری ارائه دهند.

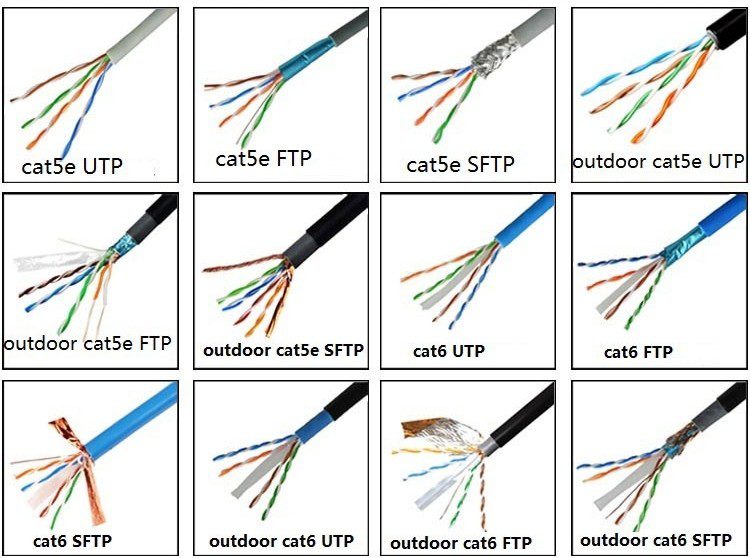

شماتیک کابل شبکه
🟩 ساختار کابل شبکه (UTP / STP)
کابلهای شبکه معمولاً از بخشهای زیر تشکیل شدهاند:
- زوج سیمهای مسی (Twisted Pairs)
– کابل شبکه ۴ زوج سیم مسی دارد (در مجموع ۸ رشته).
– هر زوج به صورت تابیده شده است تا تأثیر نویز الکترومغناطیسی کاهش یابد.
– هر زوج رنگ مشخصی دارد:
| زوج | رنگها |
| زوج 1 | سفید–سبز / سبز |
| زوج 2 | سفید–نارنجی / نارنجی |
| زوج 3 | سفید–قهوهای / قهوهای |
| زوج 4 | سفید–آبی / آبی |
- روکش داخلی (Separator / Insulation)
– روی هر رشته یک روکش عایق پلاستیکی (معمولاً PVC یا PE) وجود دارد.
– وظیفه: جلوگیری از اتصال، کاهش تداخل، افزایش استحکام.
- شیلد یا فویل (در انواع STP / FTP)
– در کابلهای محافظدار وجود دارد، مثل STP/FTP/SFTP.
– وظیفه: جلوگیری از نویزهای الکتریکی محیط.
– کاربرد: کارگاهها، محیطهای صنعتی، کنار کابل برق.
- روکش بیرونی (Outer Jacket)
– جنس معمولاً PVC یا در محیطهای بیرونی LSZH / PE است.
– وظیفه: حفاظت مکانیکی کابل، مقاومت در برابر فشار، آفتاب، رطوبت و مواد شیمیایی.
– برای داخل ساختمان = PVC
– برای آتشخیزی کم = LSZH
– برای محیط بیرون = PE
🟦 انواع کابل شبکه بر اساس عملکرد (Category)
Cat5
– سرعت: 100Mbps
– فرکانس: 100MHz
– قدیمی شده.
Cat5e
– سرعت: 1Gbps
– رایجترین مدل خانگی.
Cat6
– سرعت: 1Gbps (تا 10Gbps در 55 متر)
– فرکانس: 250MHz
– مناسب دفاتر و شبکههای متوسط.
Cat6a
– سرعت: 10Gbps
– فرکانس: 500MHz
– مناسب دیتاسنترها.
Cat7 / Cat7a
– سرعت: 10Gbps تا 40Gbps
– شیلد کامل
– فرکانس: تا 1000MHz
– قیمت بالا.
Cat8
– سرعت: 40Gbps
– مخصوص دیتاسنتر، رکها، ارتباطات کوتاه.
🟧 انواع کابل شبکه بر اساس محافظت (Shielding)
| نوع | توضیح |
| UTP | بدون شیلد – رایج در خانه |
| FTP | دارای فویل – مقاوم در برابر نویز متوسط |
| STP | دارای شیلد بافته – مقاومت زیاد در نویز |
| SFTP | فویل + شیلد – بهترین محافظت |
🟨 رنگبندی و استاندارد سوکتزنی (Crimping)
دو استاندارد اصلی:
T568A
سوکتزنی مخصوص شبکههای دولتی/بینالمللی.
T568B
رایجترین در شبکههای خانگی و دفاتر.
🟦 کاربردهای کابل شبکه
✔ اتصال مودم به کامپیوتر
✔ اتصال روتر به سوییچ
✔ دوربینهای IP
✔ سرورها و رکها
✔ دستگاههای صنعتی
✔ انتقال دیتا در سیستمهای هوشمند
🟩 مزایای کابل شبکه نسبت به WiFi
| کابل شبکه | وایفای |
| پایداری بالا | آسیبپذیر در برابر نویز |
| سرعت ثابت و واقعی | نوسان سرعت زیاد |
| امنیت قویتر | احتمال هک بیشتر |
| مناسب بازی و فیلم | مناسب استفاده عمومی |
